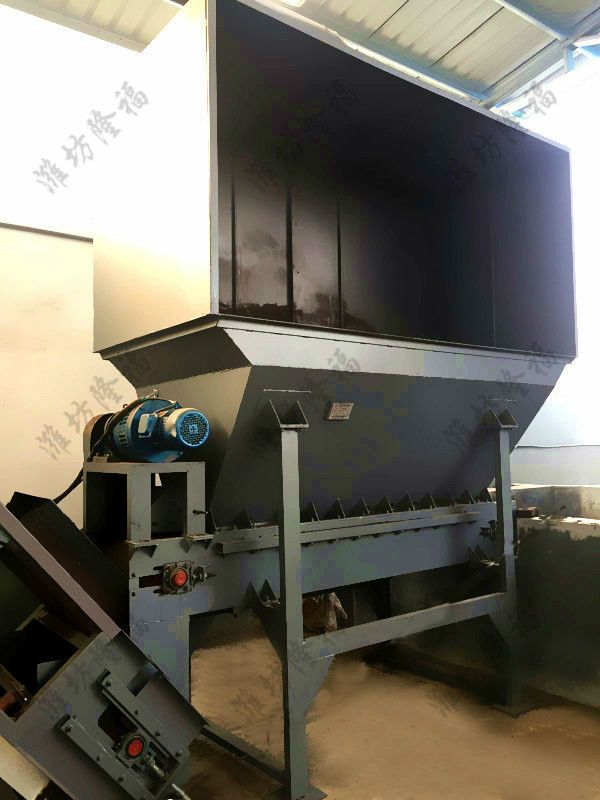

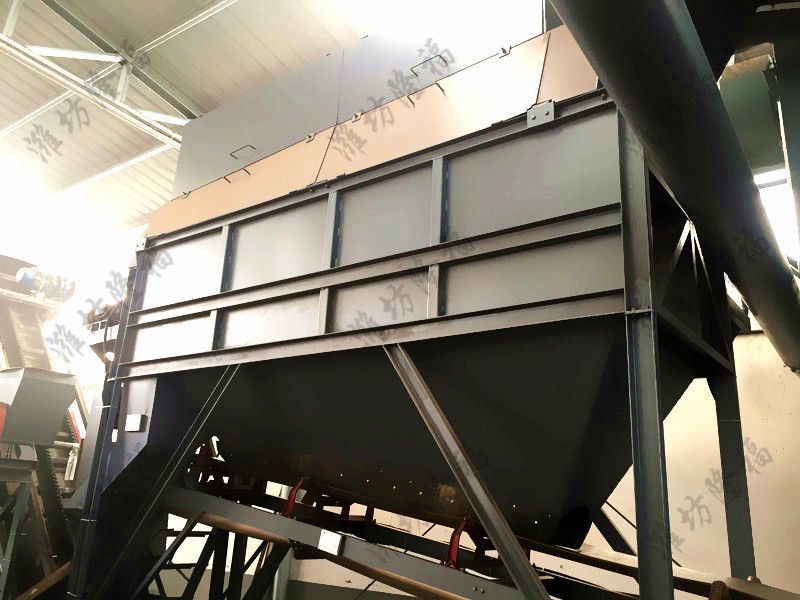

1、半密封式进料仓

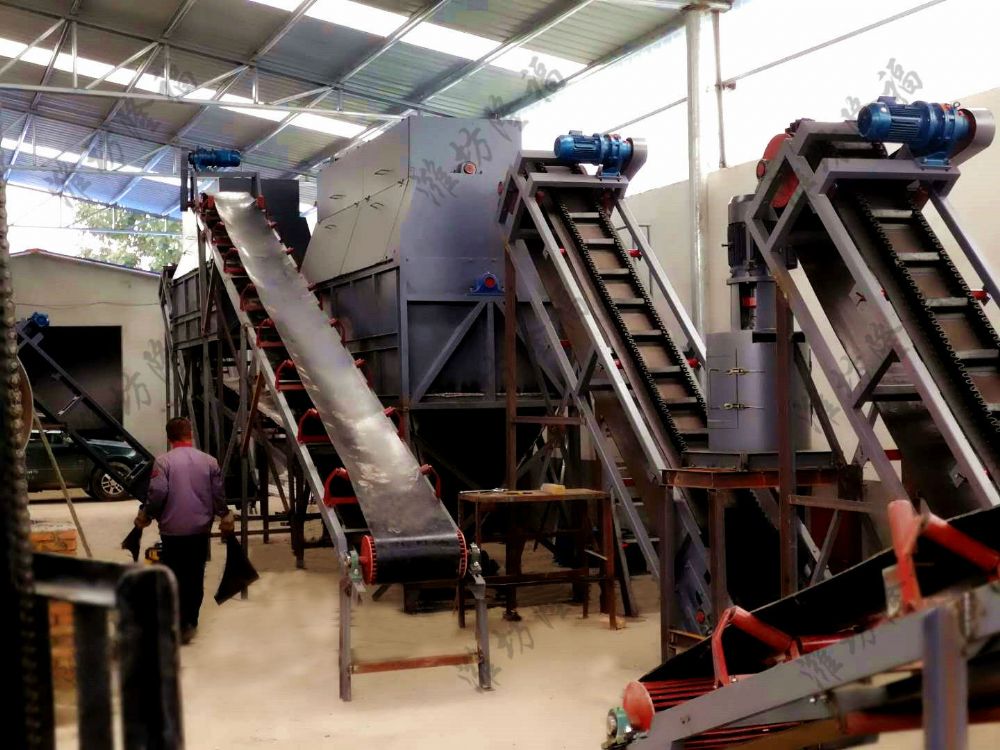

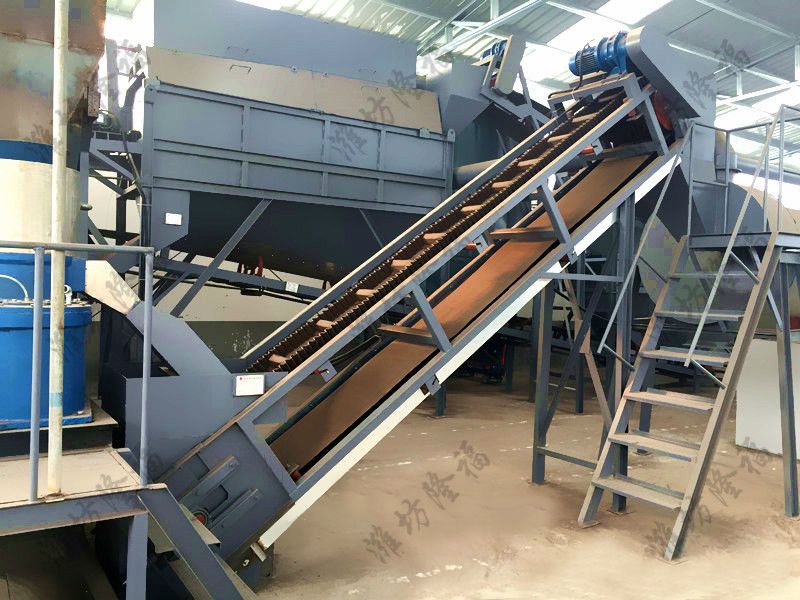

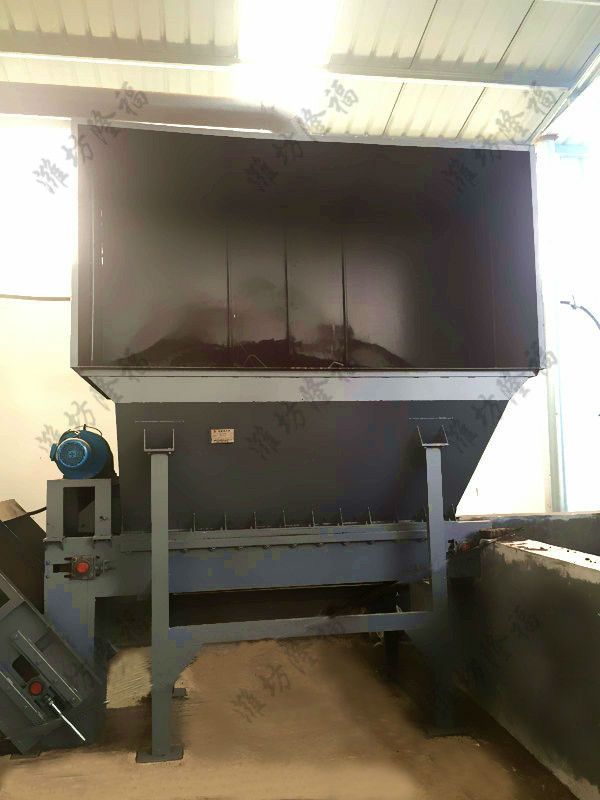

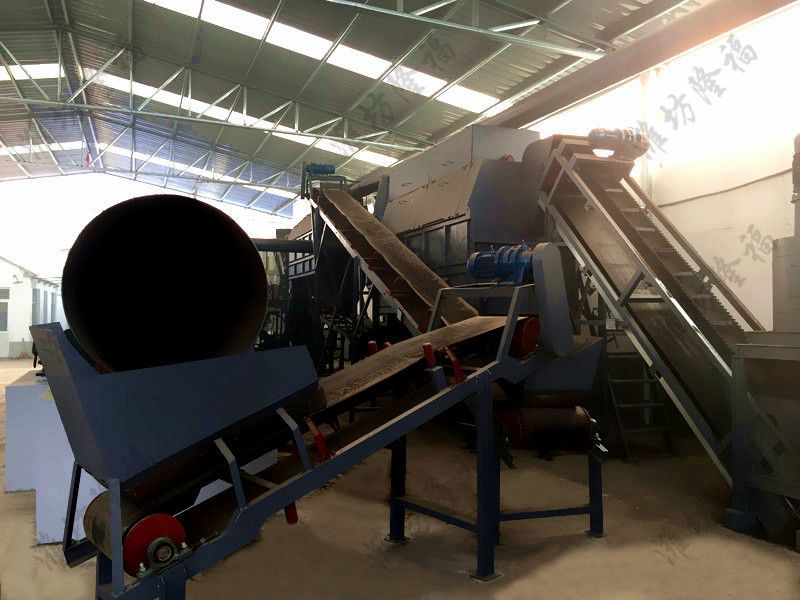

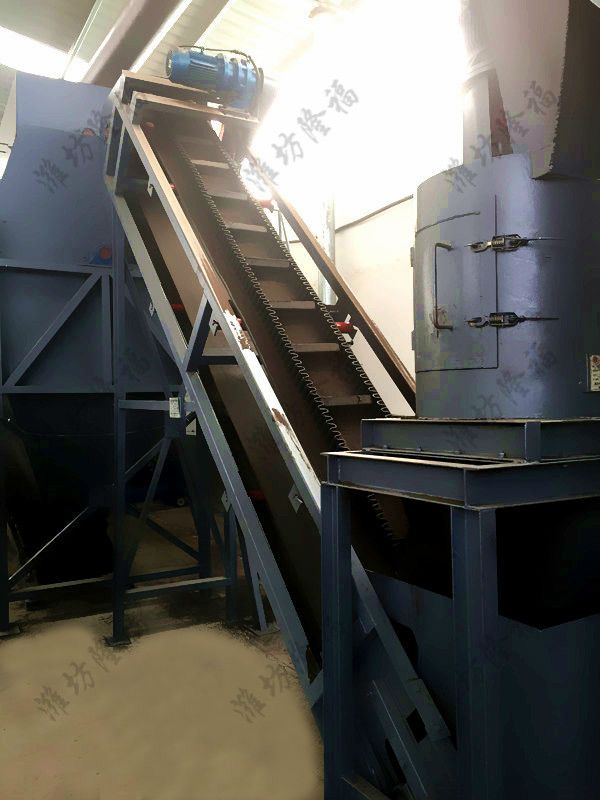

2、腐熟原料粉碎机—大倾角皮带输送机

3、密闭式筛分机

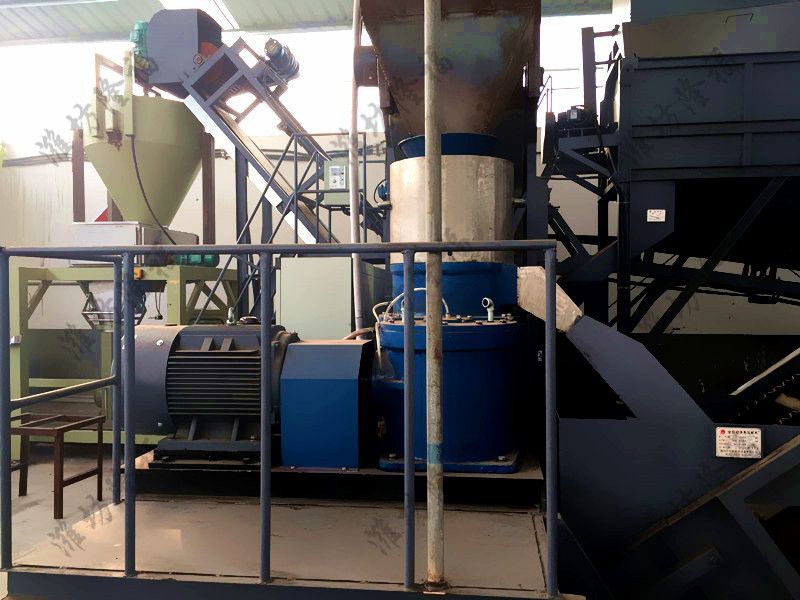

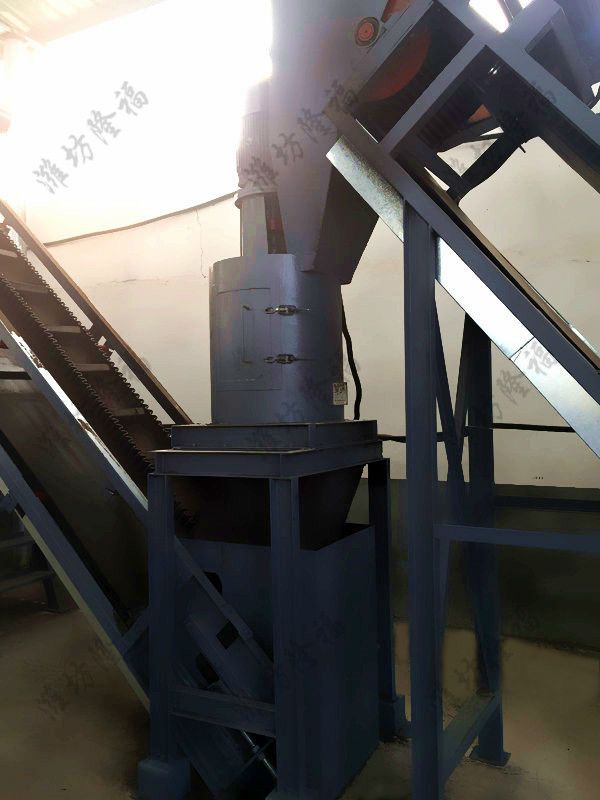

4、平模挤压造粒机

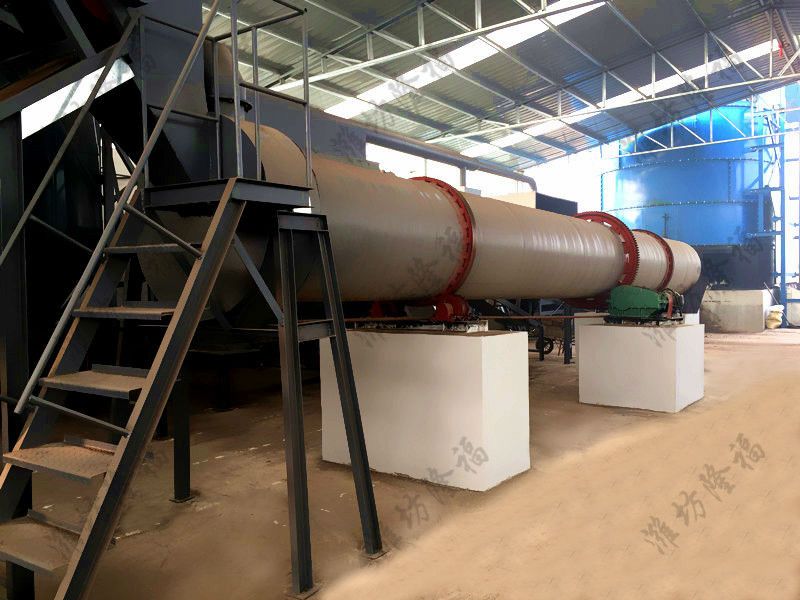

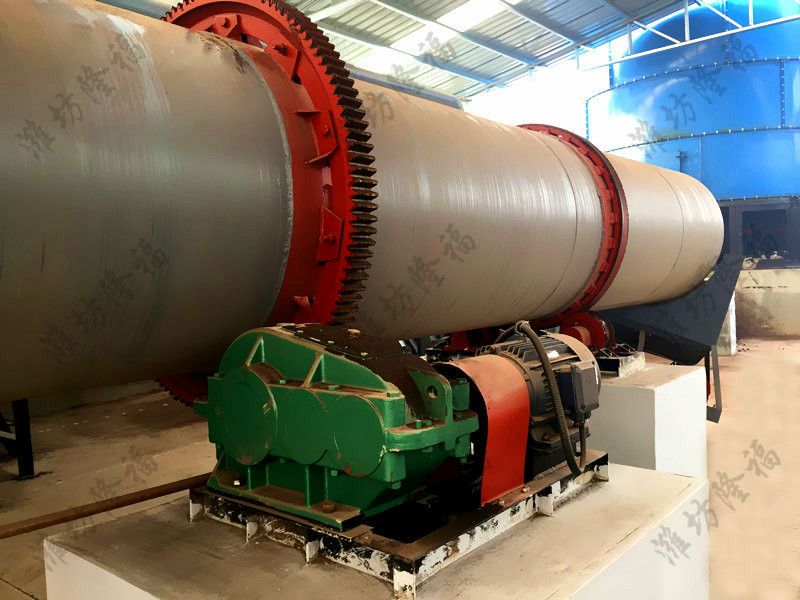

5、回转式冷却机

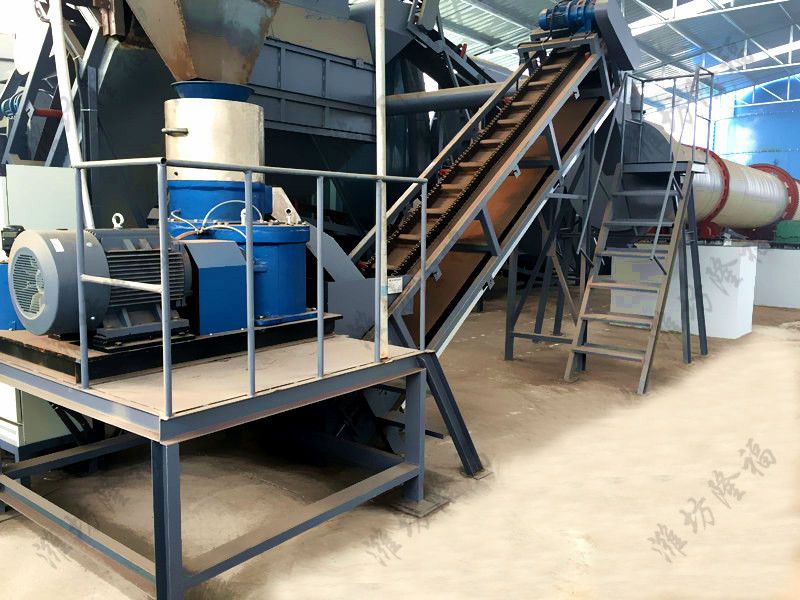

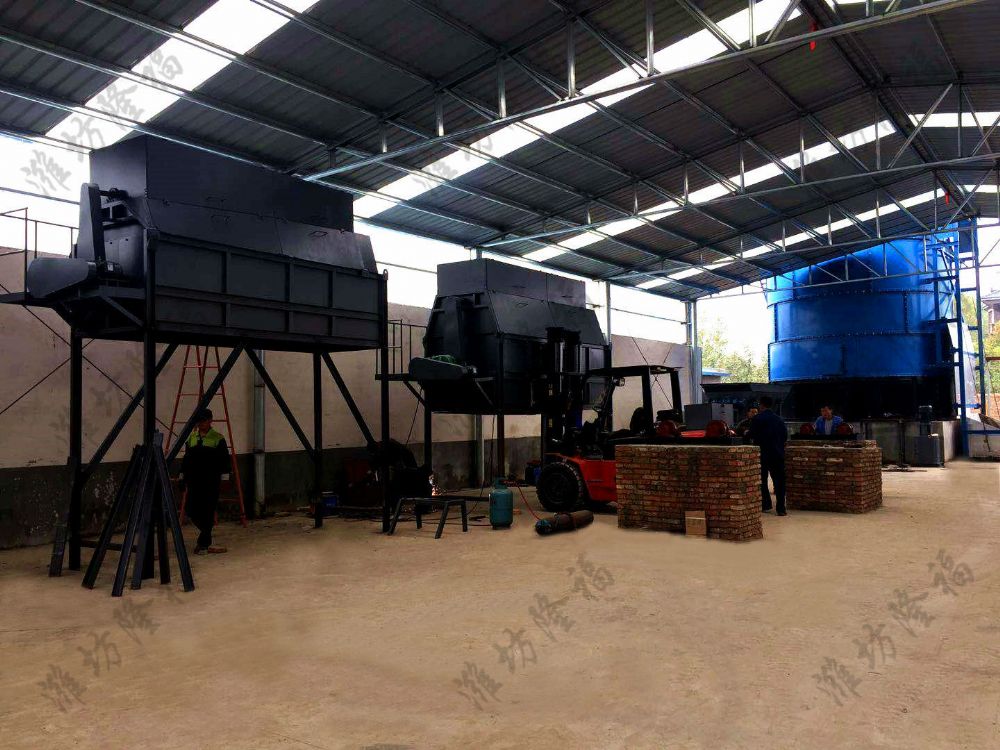

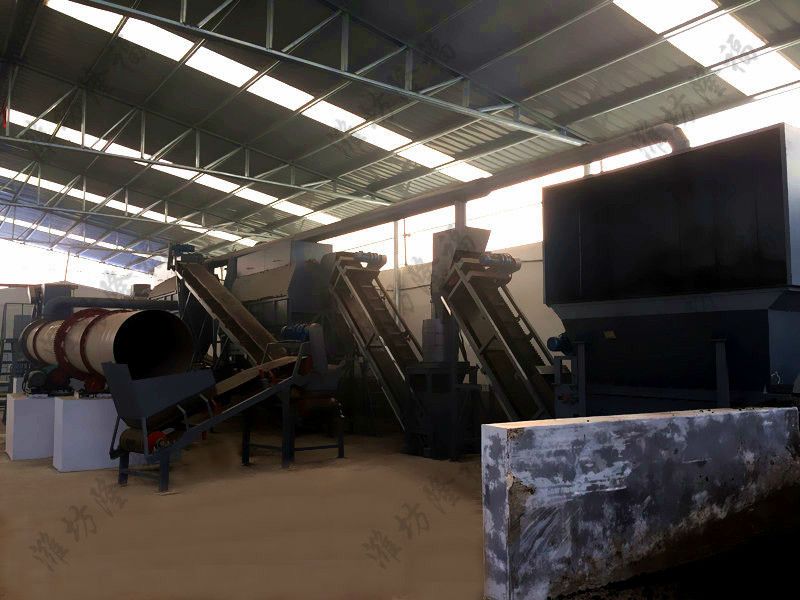

6、全景图

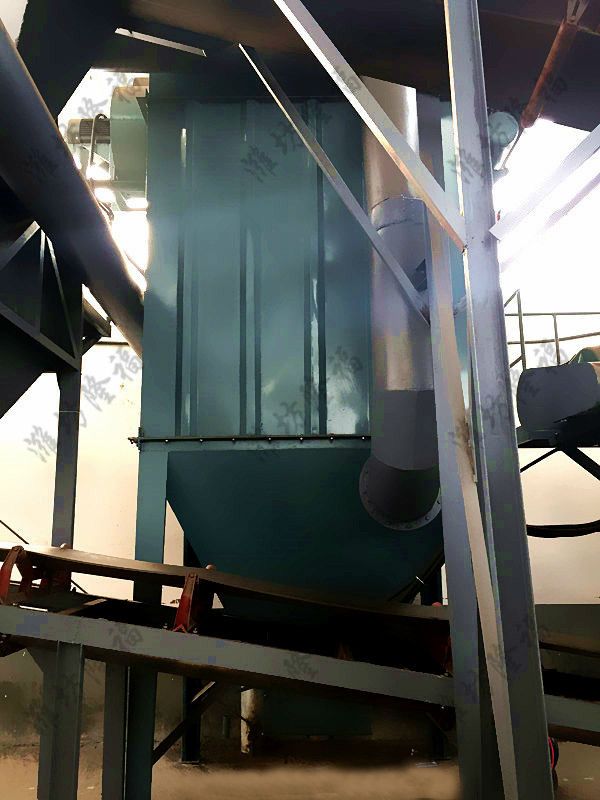

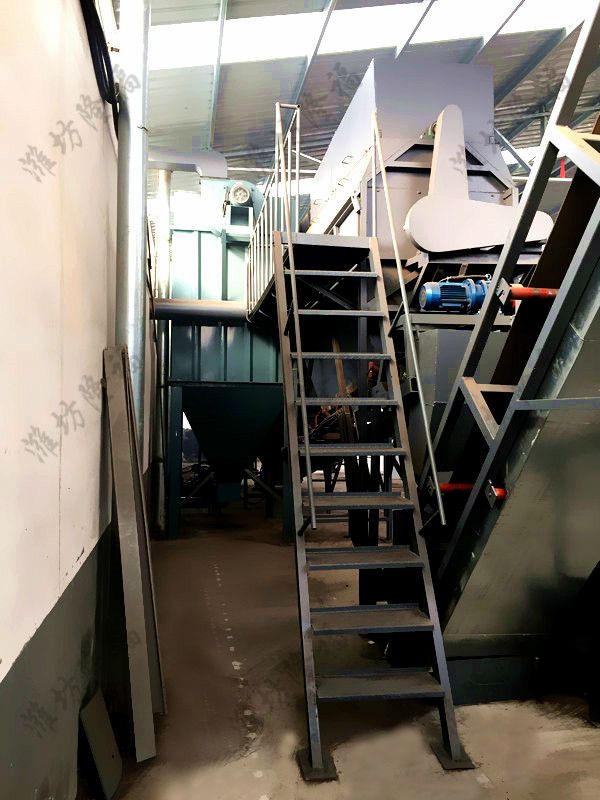

7、脉冲式布袋除尘器（车间粉尘处理）

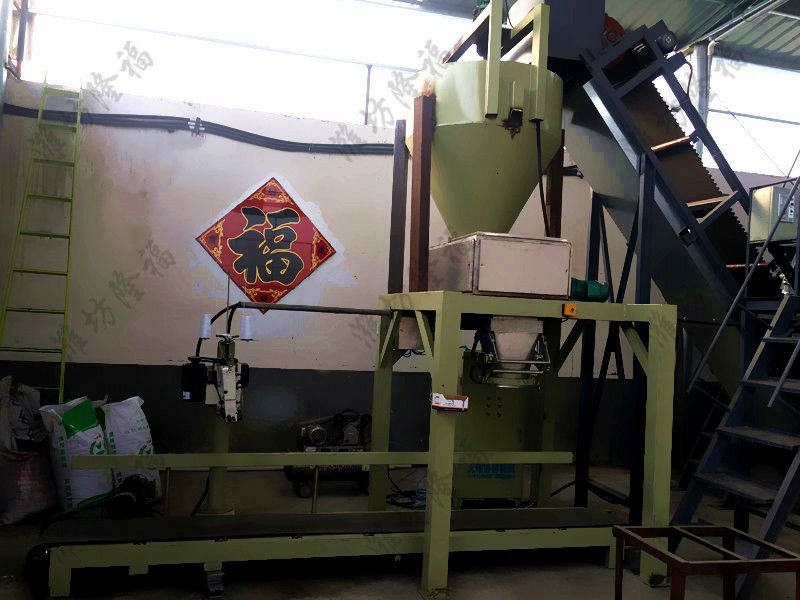

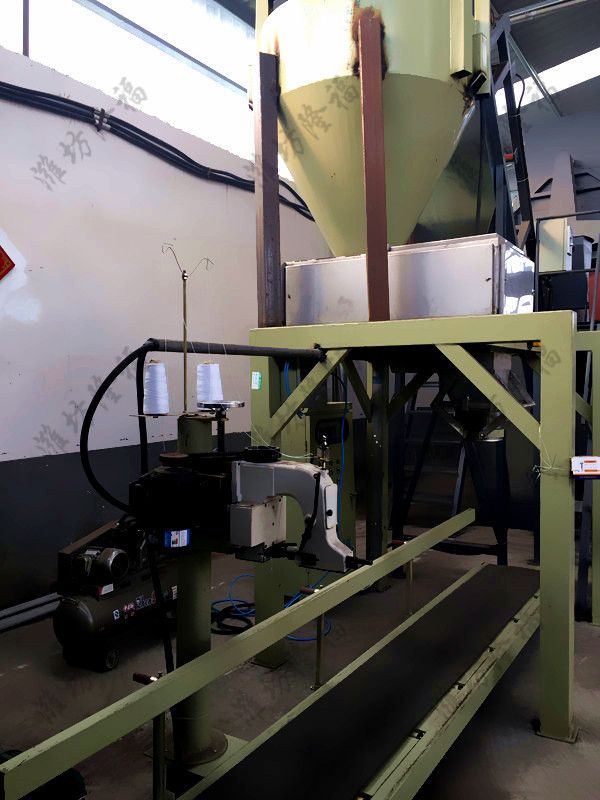

8、全自动包装秤

9、安装现场

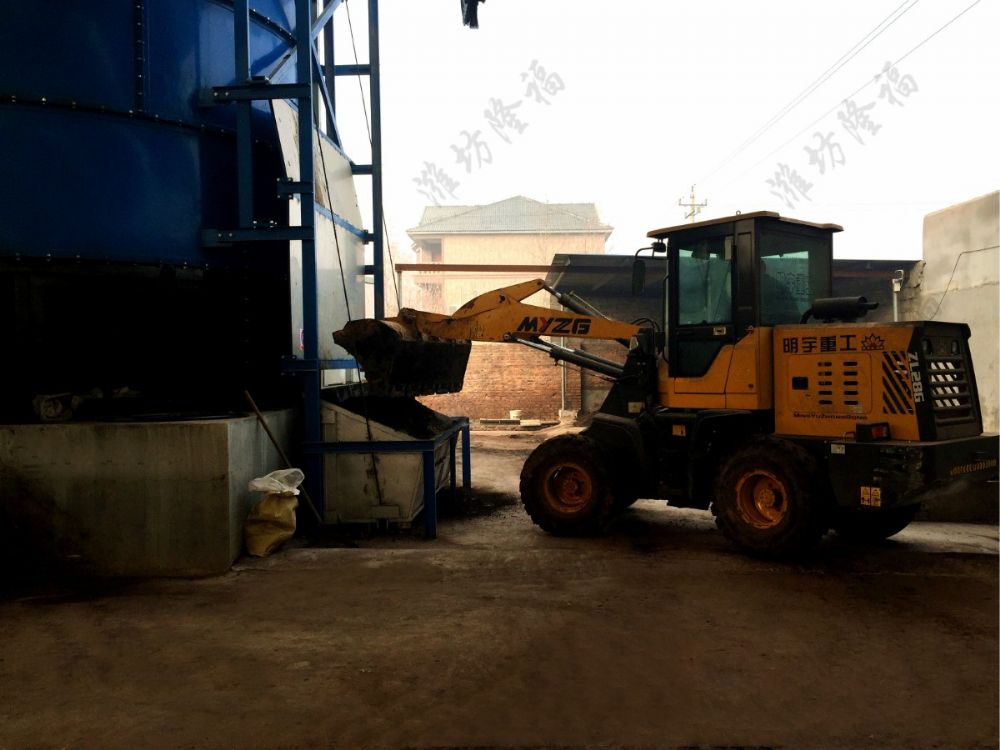

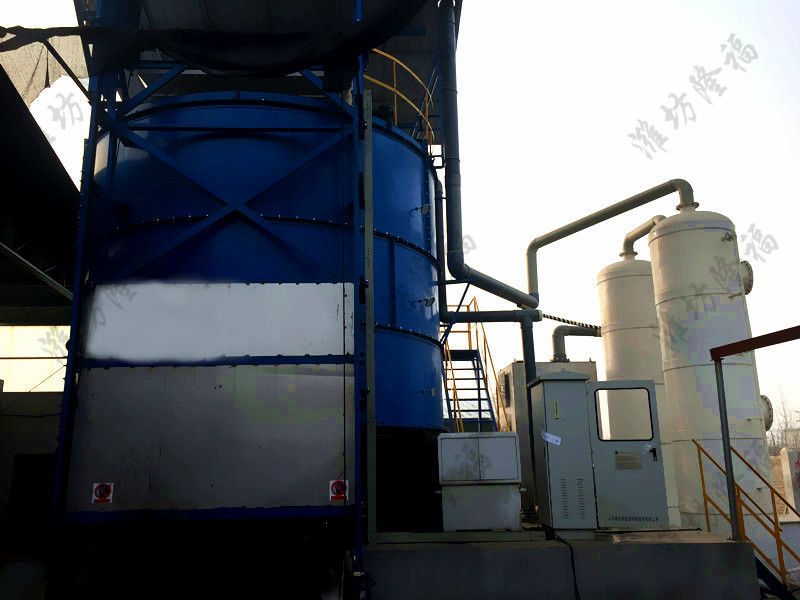

10、罐式发酵

　　此生产线为粉状、颗粒共用线，布局紧凑、设计合理，适合小型养殖企业粪污处理。

 挤压造粒工艺说明：

　　1、 发酵、腐熟、陈化后的合格原料用装载机送入皮带料仓秤内；

　　2、 输送至高湿物料粉碎机粉碎；

　　3、 输送至筛分机分选原料，1.5mm以上原料返回粉碎机继续粉碎；

　　4、 1.5mm以下合格原料输送至圆盘均料器中，均匀的加至挤压造粒机内，原料通过滚轮和模板的强烈挤压被挤压成长径比1:1.1~1.15左右的短圆柱形颗粒，之后进入多级高速抛圆机，在颗粒与盘体高速摩擦，颗粒之间相互挤压的过程中逐渐变成圆形，颗粒强度得到大幅度提高，原料单体间的空隙被压缩、分子间的结合力(范德华力)增强不易破碎。

　　5、 输送至有机肥烘干机进行烘干，在烘干机抄板的作用下，物料被扬起与热风炉产生的热风进行热交换。

　　6、 输送至有机肥冷却机通过自然风冷却至常温。

　　7、 输送至筛分机分选颗粒，小颗粒返回圆盘均料器中继续成球。

　　8、 合格颗粒输送至全自动包装秤称重、包装、入库。

产品执行标准：有机肥料  NY525-2011

项         目                                                                                     指      标

有机质的质量分数（以烘干基计），%                                            ≥45

总养分（氮+五氧化二磷+氯化钾）的质量分数（以烘干基计），%  ≥5.0

水分（鲜样）的质量分数，%                                                          ≤30

酸碱度，PH
